Descrizione del Progetto:
Il progetto ha coinvolto l’adeguamento degli impianti elettrici esistenti, la manutenzione straordinaria degli impianti elettrici e idraulici e l’installazione di un nuovo sistema di climatizzazione (CDZ) VRF e dual Split presso il Caffè Piccardo, distribuiti su tre piani dell’edificio.

Principali attività svolte:

  1. Sopralluogo e Analisi: Effettuato un dettagliato sopralluogo per analizzare lo stato degli impianti e pianificare le modifiche necessarie.
  2. Manutenzione Generale: Eseguita la manutenzione straordinaria degli impianti elettrici, compresa la pulizia e rietichettatura dei quadri elettrici, e la manutenzione idraulica delle rubinetterie e degli split di condizionamento.
  3. Installazione Impianto CDZ: Installati nuovi sistemi di climatizzazione CDZ VRF e dual Split per ottimizzare l’efficienza energetica e il comfort ambientale.
  4. Opere di Risanamento: A seguito delle modifiche impiantistiche, sono state eseguite opere di risanamento e tinteggiatura delle pareti e dei plafoni interessati dai lavori.
  5. Collaudo e Consegna: Completate tutte le installazioni e i risanamenti, è stato effettuato il collaudo finale degli impianti, garantendo la loro conformità e funzionalità.

Questo progetto ha significativamente migliorato le infrastrutture e l’ambiente operativo del Caffè Piccardo, assicurando una gestione più efficiente e conforme alle normative vigenti.



Descrizione del Progetto:
Il progetto ha coinvolto la sostituzione della cella di Media Tensione e la manutenzione straordinaria della cabina di trasformazione presso l’ADM a Milano. L’intervento si è focalizzato sulla conformità agli standard attuali e l’ottimizzazione della sicurezza e dell’efficienza energetica.

Principali attività svolte:

  1. Sopralluogo e Analisi: Realizzato un sopralluogo dettagliato per valutare le condizioni esistenti e pianificare le sostituzioni necessarie.
  2. Sostituzione della Cella di Media Tensione: Installata una nuova cella MT conforme alle norme CEI 0-16, per garantire maggior sicurezza e affidabilità.
  3. Manutenzione Straordinaria: Effettuata la manutenzione straordinaria della cabina di trasformazione, inclusa la pulizia e la revisione delle apparecchiature di Bassa Tensione.
  4. Installazione e Taratura delle Protezioni: Inseriti nuovi sistemi di protezione e realizzata la taratura secondo le specifiche tecniche richieste.
  5. Test e Collaudi: Condotte prove in campo e redatta la relazione di conformità CEI 0-16.

Questo progetto ha migliorato significativamente l’efficienza e la sicurezza delle operazioni presso l’ADM, assicurando che l’infrastruttura elettrica sia capace di supportare le esigenze operative senza interruzioni.



Descrizione del Progetto:
Il progetto ha coinvolto l’adeguamento degli impianti elettrici esistenti, la manutenzione straordinaria degli impianti elettrici e idraulici e l’installazione di un nuovo sistema di climatizzazione (CDZ) VRF e dual Split presso il Caffè Piccardo, distribuiti su tre piani dell’edificio.

Principali attività svolte:

  1. Sopralluogo e Analisi: Effettuato un dettagliato sopralluogo per analizzare lo stato degli impianti e pianificare le modifiche necessarie.
  2. Manutenzione Generale: Eseguita la manutenzione straordinaria degli impianti elettrici, compresa la pulizia e rietichettatura dei quadri elettrici, e la manutenzione idraulica delle rubinetterie e degli split di condizionamento.
  3. Installazione Impianto CDZ: Installati nuovi sistemi di climatizzazione CDZ VRF e dual Split per ottimizzare l’efficienza energetica e il comfort ambientale.
  4. Opere di Risanamento: A seguito delle modifiche impiantistiche, sono state eseguite opere di risanamento e tinteggiatura delle pareti e dei plafoni interessati dai lavori.
  5. Collaudo e Consegna: Completate tutte le installazioni e i risanamenti, è stato effettuato il collaudo finale degli impianti, garantendo la loro conformità e funzionalità.

Questo progetto ha significativamente migliorato le infrastrutture e l’ambiente operativo del Caffè Piccardo, assicurando una gestione più efficiente e conforme alle normative vigenti.



Descrizione del Progetto:
Il progetto ha comportato la realizzazione degli impianti elettrici per un appartamento situato al 29° piano della Torre Solaria. I lavori sono stati condotti in conformità alle normative C.E.I. e alle prescrizioni del DM 37/08.

Principali attività svolte:

  1. Sopralluoghi e incontri: Sono stati effettuati numerosi sopralluoghi per il rilievo del percorso delle tubazioni e canalizzazioni esistenti. Inoltre, si sono tenuti incontri con il cliente per un’attenta analisi dei carichi elettrici e per la definizione della disposizione degli stessi.
  2. Progettazione: Il progetto degli impianti elettrici è stato redatto seguendo la guida CEI 0-2. Il progetto ha incluso dettagliate relazioni tecniche e di calcolo, schemi elettrici e topografici, e specifiche tecniche dei componenti.
  3. Programmazione Domotica: È stata realizzata la programmazione domotica dell’impianto elettrico tramite tecnici qualificati Vimar.
  4. Installazione: Le installazioni hanno incluso il posizionamento di corpi illuminanti specifici e l’adattamento di impianti preesistenti, oltre alla fornitura e montaggio di nuovi materiali illuminotecnici.
  5. Collaudo: A fine lavori, è stato redatto il certificato di collaudo dell’impianto, verificando tutte le funzionalità secondo gli standard previsti.

Questo progetto ha rappresentato un importante passo avanti nel garantire la modernizzazione e l’efficienza energetica dell’edificio, rispecchiando le esigenze contemporanee di sostenibilità e comfort abitativo.


343112c4-9a61-4a65-b056-9b1d8f6c04da
5281053a-911e-43dc-b9f1-ed4c71e6849e
a8bbc8d9-d051-4e1f-8bdd-27378d772d7b
a96c4999-9684-476f-b3fc-9b224e658cbc
d62dbcf0-a923-4b84-93e3-a3c42146a004
c478622e-7b4b-40c1-b7c5-555bf05a5f9f
c7f1672f-181c-4e3d-9c64-25cbe9d9443a
b884949a-ea7d-4541-9c4f-83b685e10456
b46322a5-23b3-47c5-8ad3-9d67f7db5629
b46322a5-23b3-47c5-8ad3-9d67f7db5629 2
b4197dbe-f657-4902-a16b-268453f471dc
b828e37f-9915-47ca-9f6f-d7b1e9175e3b
d76bb323-e378-4637-9201-81d2c79710fa
d983b675-b5ef-4b47-ab23-964aee9a82d3
d10011d0-64fa-49f0-a02c-a6853923c98e
e0a34c3a-dc03-4a9c-b64a-1df11adaf6d7 2
e0a34c3a-dc03-4a9c-b64a-1df11adaf6d7
impianti civili

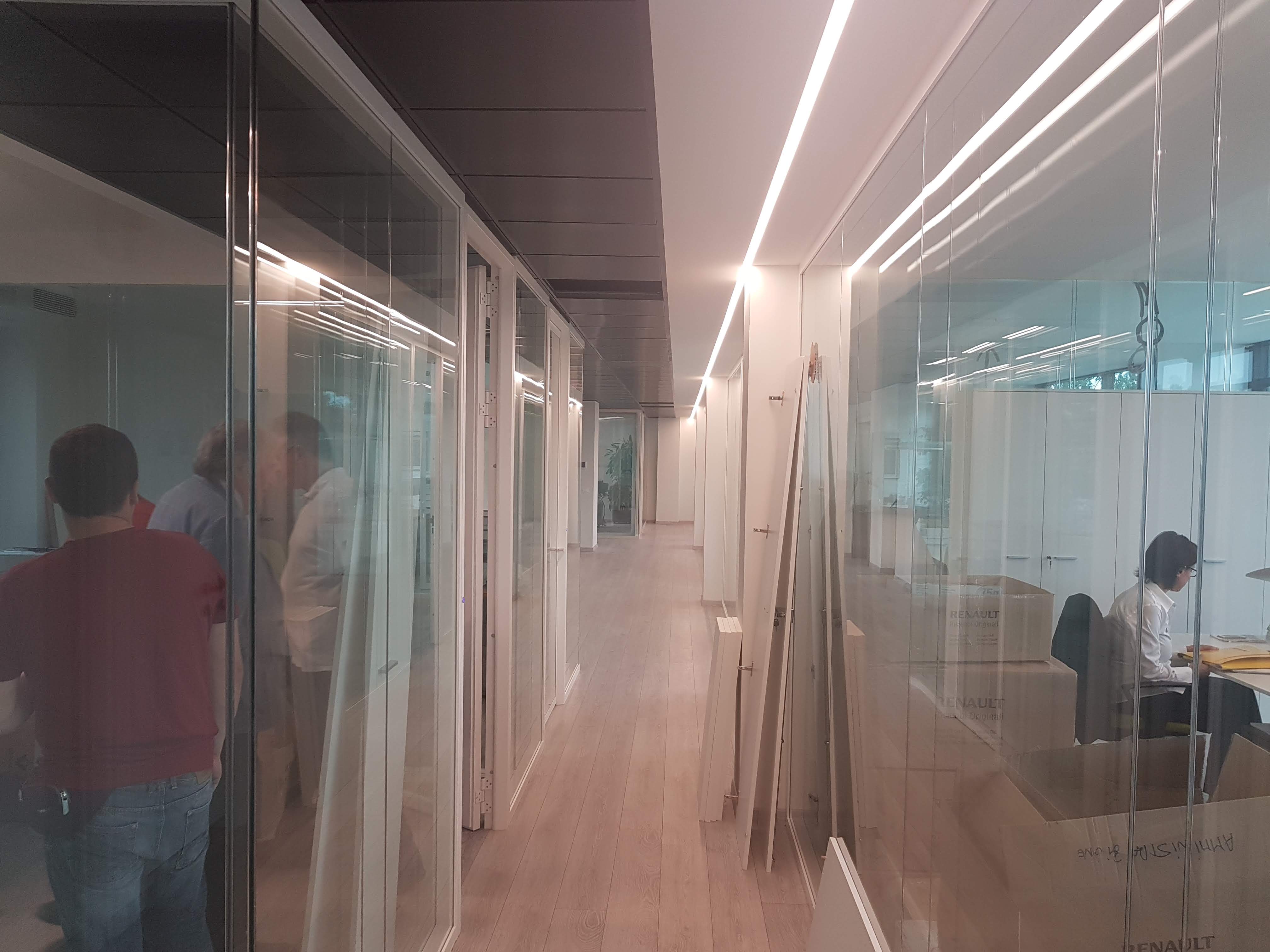

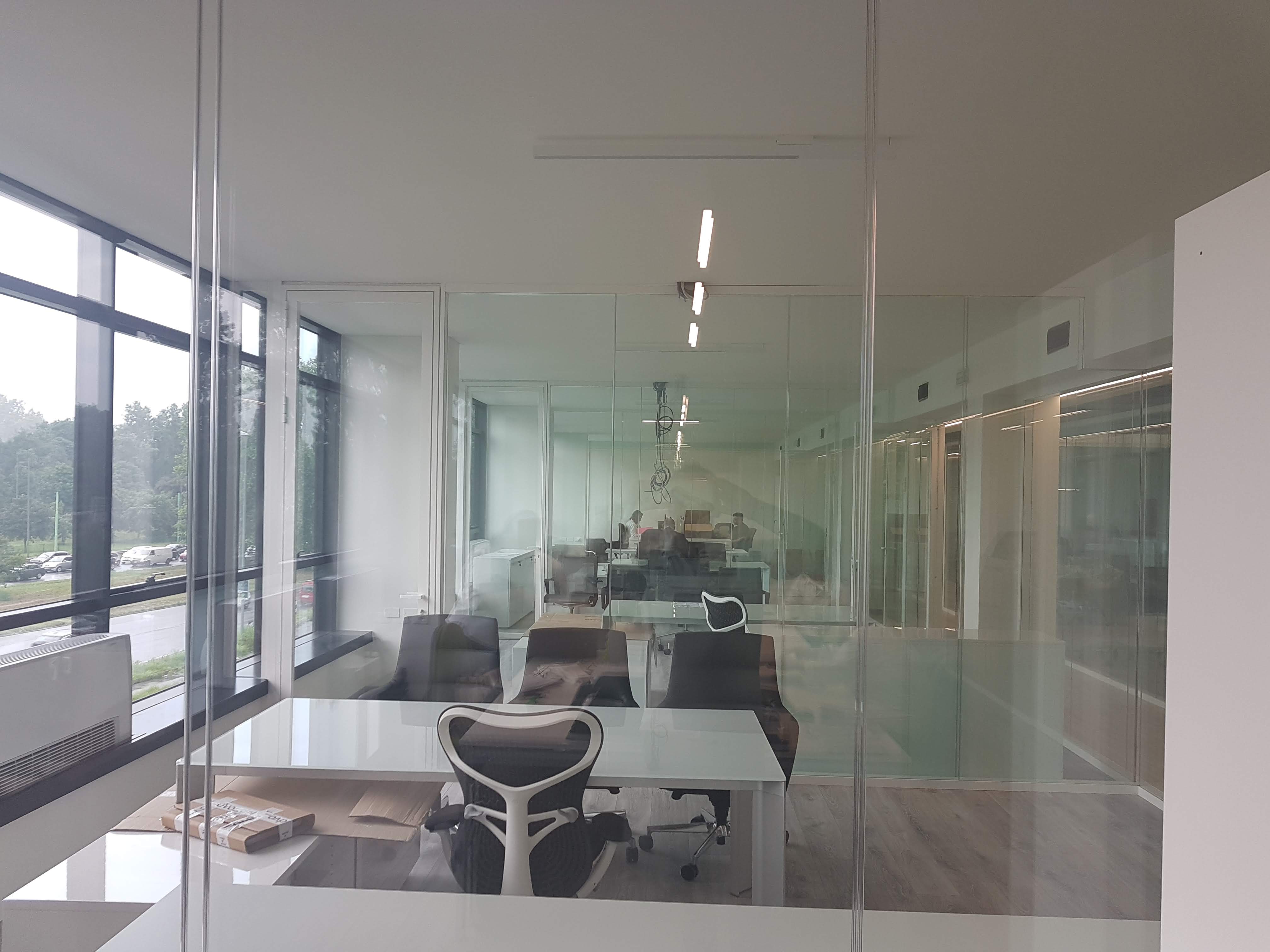

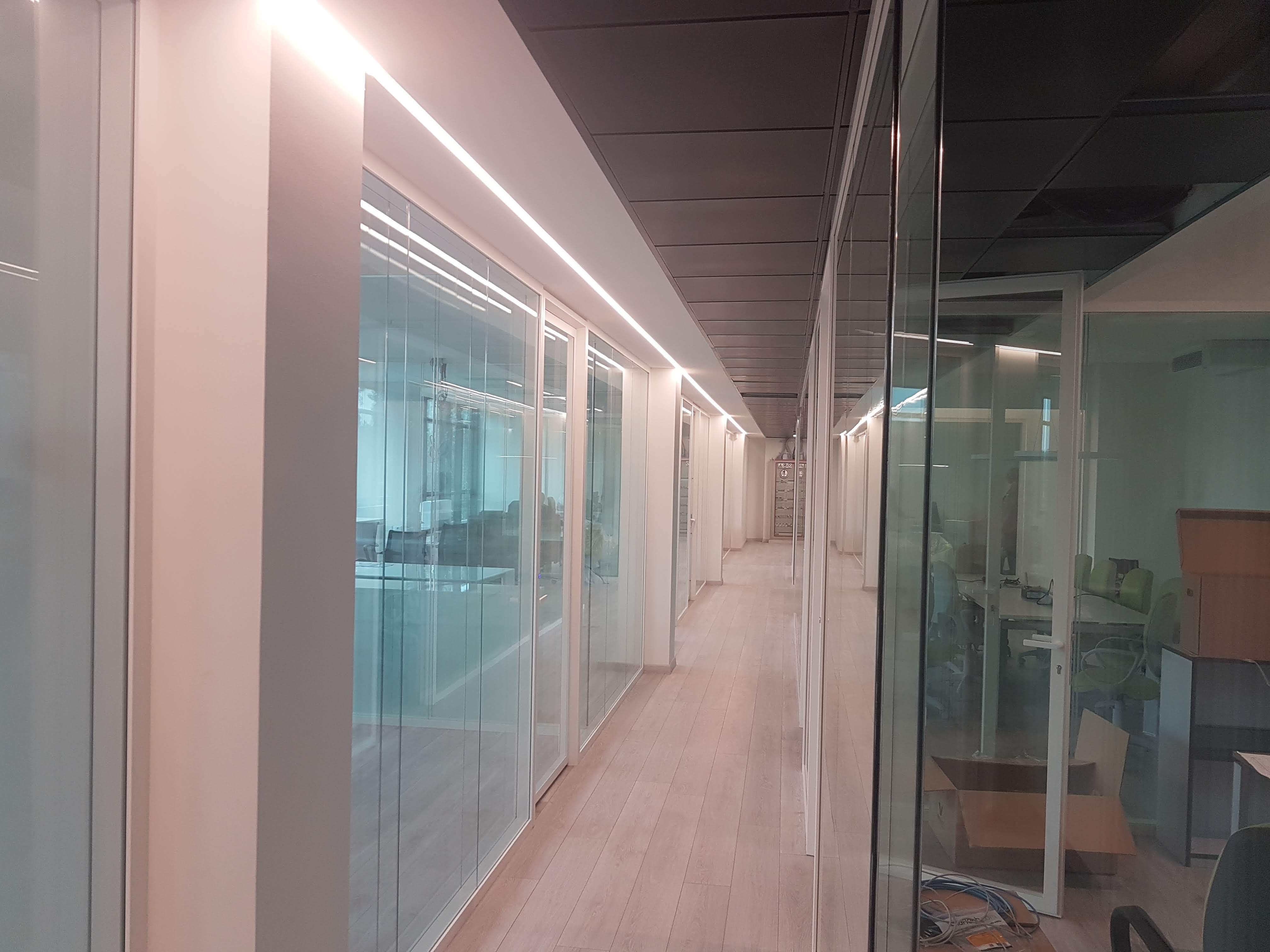

003b27d0-d27f-4f93-a255-52675bfcf1cc
3a177f68-9c23-4445-9d1a-eac0d2af5d7f
571b1764-57a0-4dff-88f9-e107e076911b
88dfdb7a-a3bc-4178-95b8-22f3d10a8c99
37ab94d6-f577-4461-bc55-dcb3fcafd57a
impianti industriali
3b5e4819-3552-46a4-a673-c49fa35dfb7c

Impianto elettrico

Intervento su opere di nuova costruzione

Capannone Via Baracca, Milano



La struttura è rappresentata da un capannone industriale di nuova costruzione denominato capannone 6.

I capannoni 1 e 2 già esistenti sono alimentati da n 1 fornitura elettrica dedicata installata nella nicchia contatori, al piano terra esterno, posizionato all’esterno dell’edificio del capannone 1 sul lato strada di via polveriera con le seguenti caratteristiche:

  • Tipo sistema trifase
  • Frequenza 50hz
  • Tensione nominale 230/400v
  • Sistema di distribuzione tt
  • Corrente di cortocircuito max 6ka



Il nuovo capannone 6 prenderà alimentazione elettrica dal quadro generale del pan. 2



L’impianto elettrico in oggetto sarà dotato di impianto di terra esistente e per i capannoni 1 e 2 che per i capannoni 3,4 e 5

La rete di terra esistente è ampliamente distribuita su tutto il perimetro della proprietà.



Per soddisfare tali specifiche, l’impianto così costruito:

Dispersore a picchetto in acciaio zincato del tipo a croce( o tubolare), della lunghezza minima di metri 1.5 e di dimensioni in mm 50x50x5, oppure in acciaio ramato di sezione circolare del diametro di almeno 20 mm, in numero almeno di 4 unità, distanziati tra loro non meno di 10 m.

Dispersore orizzontale treccia di rame nudo interrata ad una profondità minima di cm 60, a contatto diretto con il terreno e di sezione pari a 35mm2; il collegamento fra picchetti e treccia di rame deve avvenire attraverso morsetti o saldatura forte. Inoltre verranno intrecciati i ferri di fondazione dei plinti in almeno due punti da collegare ai dispersori intenzionali.



Collettore principale di terra in numero di uno, ubicato nel locale tecnico al piano interrato. Il collettore ha dimensioni tali da permettere i collegamenti necessari e corredati di sezionatori per il conduttore di terra, manovrabile con apposito attrezzo al fine di permettere le verifiche sul solo impianto di dispersione.



Conduttore di terra costituito da un conduttore unipolare FS17 di sezione minima pari a 16-25mm2 che collega il dispersore al collettore di terra; è necessario che sia protetto da sollecitazioni meccaniche con tubo in PVC dal punto di collegamento al collettore di terra; inoltre è necessario la protezione meccanica negli attraversamenti di pareti.



Conduttore PE parte del Collettore di terra e si diramerà lungo tutto il tracciato dell’impianto e collegato a tutte le prese a spina o direttamente alle masse di tutti gli apparecchi alimentati da esse, compresi gli apparecchi di illuminazione con parti metalliche comunque accessibili. Su detti conduttori non devono essere inseriti dispositivi di interruzione elettrica; le sezioni da utilizzare per il conduttore PE verranno di seguito specificate limitatamente alle dorsali di distribuzione, per i circuiti terminali la sezione del conduttore in questione deve essere almeno pari alla maggiore sezione dei conduttori di fase presenti nella stessa tubazione.



Il Conduttore Equipotenziale Principale costituito da un conduttore di sezione minima pari a 6 mm2 che collega tutte le tubazioni di acqua e gas, nel punto di entrata alla struttura, al collettore di terra principale.



Il Conduttore Equipotenziale Supplementare collega gli infissi metallici, le griglie di aerazione e tutte le masse estranee al conduttore PE, il conduttore è del tipo FS17 di sezione pari a 6mm2 e colorazione G/V.



ILLUMINAZIONE ORDINARIA:

Essendo un unico locale rettangolare e vuoto abbiamo previsto un’unica blindo luce centrale a 3 circuiti dotata di nr 18 corpi illuminati a led della potenza di 56W

Gli apparecchi sono comandati da interruttori magnetotermici differenziali direttamente da Quadro Elettrico Generale Capannone 6 (QUEG C6).



ILLUMINAZIONE DI EMERGENZA:

Abbiamo previsto sulla blindo luce centrale che nr. 3 corpi illuminati a led della potenza di 56W per illuminazione ordinaria, siano dotati anche di batterie a tampone.

Inoltre abbiamo previsto ulteriori nr. 3 corpi illuminanti sopra le vie di accesso del capannone eventualmente accessoriabili di pittogramma di sicurezza.


PHOTO-2023-05-23-15-16-51 2
PHOTO-2023-05-23-15-16-51 3
PHOTO-2023-05-23-15-16-51
PHOTO-2023-05-23-15-16-52 2
PHOTO-2023-05-23-15-16-52 3
PHOTO-2023-05-23-15-16-52 4
PHOTO-2023-05-23-15-16-52 5
PHOTO-2023-05-23-15-16-52 6
PHOTO-2023-05-23-15-16-52 7
PHOTO-2023-05-23-15-16-52
PHOTO-2023-05-23-15-16-53 2
PHOTO-2023-05-23-15-16-53 3
PHOTO-2023-05-23-15-16-53 4
PHOTO-2023-05-23-15-16-53 5
PHOTO-2023-05-23-15-16-53 6
PHOTO-2023-05-23-15-16-53 7
PHOTO-2023-05-23-15-16-53
tixhr5883100450829052717

  1. 11,070 kWp composto da nr. 27 moduli da 410 Wp mono-cristallino
  2. Trifase
  3. Su 2 falde esposte a est e ovest
  4. Sistema di accumulo da 20 kW (4 batterie da 5 kW al litio)

20220906_131211
20220906_131234
20220906_131317
20220906_131335
20221003_154726
20221003_154749

Impianto fotovoltaico su villa a Sanremo

    1. 6,15 kWp composto da nr. 15 moduli da 410 Wp mono-cristallino
    2. Monofase
    3. Su 2 falde esposte a est e ovest
    4. Sistema di accumulo da 10 kW (2 batterie da 5 kW al litio)

Immagine Campi insieme FTV
Immagine Campo FTV
Immagine Campo FTV 2
Immagine campo FTV 3
Immagine Campo FTV 4
Immagine campo FTV 50
Immagine Campo FTV
Immagine campo FTV.50
Immagine WhatsApp 2023-03-22 ore 17.38.18
Immagine WhatsApp 2023-03-22 ore 17.38.19
Totale Inverter e batterie

Impianto fotovoltaico su villa a Seregno

    1. 6,15 kWp composto da nr. 15 moduli da 410 Wp mono-cristallino
    2. Monofase
    3. Su 2 falde esposte a est e ovest
    4. Sistema di accumulo da 13 kW (2 batterie da 6,5 kW al litio)

20220920_081933
20221005_144447
RENORD - posiziomamento

Con la realizzazione di questo impianto fotovoltaico si intende conseguire e consentire un significativo risparmio energetico per la struttura servita, mediante il ricorso alla fonte energetica rinnovabile rappresentata dal Sole. Il ricorso a tale tecnologia nasce dall’esigenza di coniugare:

  • La compatibilità con esigenze architettoniche e di tutela ambientale;
  • Nessun inquinamento acustico;
  • Un risparmio di combustibile fossile
  • Una produzione di energia elettrica senza emissioni di sostanze inquinanti

La realizzazione del nuovo impianto fotovoltaico da 145,96 kWp da posizionare sul tetto dell’immobile.

L’impianto fotovoltaico verrà posizionato mediante apposite zavorre di cemento sul tetto dell’immobile, con inclinazione 0°.



Il lavoro consiste nella fornitura e posa in opera di struttura di sostegno, 356 pannelli fotovoltaici, inverter, quadri di stringa completi di silenziatori e scaricatori di sovratensione, quadro generale fotovoltaico lato corrente alternata completo di tutti i sezionamenti e protezioni necessarie, progettazione impianto, elaborati grafici e rapporti con gestore di rete e GSE.

L’impianto comprende inoltre tutti i cavi solari di collegamento tra pannelli, inverter e quadri di campo e tutte le passerelle necessarie al collegamento tra tetto e inverter ed i collegamenti elettrici all’ente fornitore di energia elettrica.
